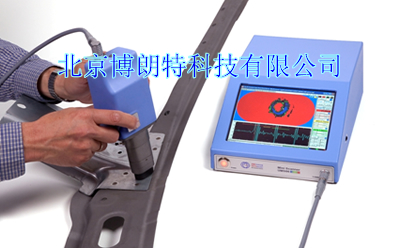

MiniScanner
MiniScann技术规格(标准系统),规格改变恕不提前通知

MiniScanner

扫查器
  • 扫查参数
    • 内置水浸超声探头螺旋形扫查
    • 扫查区域10 x 20 mm
    • 扫查分辨率0.12 x 0.12 mm
    • C-scan像素点: 16000
    • 扫查时间 4秒
  • 超声探头
    • 频率 35 MHz
    • 25 mm焦距聚焦探头
    • 声束焦点直径 +/- 0.1mm
    • 在材料(钢)中的有效检测深度 0.5 - 6mm
      注:可以检测更深,但是信号会不聚焦。
  • 带放器器的内部脉冲
    • 最大 200 V 尖脉冲
    • 前置放大26dB
    • 输出 1V pp @ 50 欧
  • 内部处理器
    • 运动控制器
    • 本地扫查器识别及设置
  • 水腔
    • 容量:约 40ml
    • 水:只能使用没有污染的脱钙水
    • 不能使用蒸馏水
    • 水腔加水口: 2个
    • 水在水腔中最多允许时间:1天
  • 用户界面
    • 扫查器通过按钮操作
    • 扫查器控制按钮:2个(功能相同)
  • 运行环境
    • 环境温度:15°C 到 40°C
    • 推荐工作温度:15°C到 35°C
    • 湿度:10% 到 90% 非冷凝
  • 尺寸:78mm W x 66mm D x 206mm H
  • 重量
    • 扫查器:           690克
    • 水:                    40克
  • 噪声级别:约57 dB(A)
  • 材料
    • 扫查器机身:阳极化铝
    • 扫查器盖:无毒塑料,喷漆
    • 扫查头:阳极化铝
    • 膜:无毒弹性合成橡胶
    • 所有附件:不锈钢或阳极化铝
    • 扫查器颜色:灰-蓝
  • 线
    • 通过Lemo接头和扫查器相连
    • 通过10 针,中心HF同轴线,Lemo接头和主机相连
    • 线长度: 2 及 5米
扫查器
可更换扫查头
  • 直扫查头
    • 标准扫查头,用于垂直扫查 。
    • 可拆塑料膜套
    • 事先切好的膜,便于更换。
  • 角度声反射镜扫查头
    • 特殊声反射镜扫查头,便于控制扫查器以角度扫查不便够着的扫查表面。
    • 可拆不锈钢膜套
    • 事先切好的膜,便于更换。
  • 平行声反射镜扫查头
    • 特殊平行声反射镜扫查头,便于控制扫查器垂直扫查不便够着的扫查表面。
    • 可拆不锈钢膜套
    • 事先切好的膜,便于更换。
  • 扫查头材料
    • 不锈钢 /阳极化铝 /工业塑料
    • 膜:无毒弹性合成橡胶
可更换扫查头
主机
  • 输入电源95 - 132 VAC,  181 - 264 VAC 自适应 (±60W)
    • 标准模式:交流电操作,带电源线
    • 可选:电池操作,运行时间2-3小时。外部电池充电器充电。
  • 基于Windows 7®  的计算机系统,带键盘及鼠标
    • Celeron 600Mhz CPU, 1 Gb DDR 400 内存
    • 8.4” 液晶触摸屏 (800*600) ,侧面有滚轮。
    • 500Gb 硬盘,双 10/100 Mb/秒网口 (隐藏)
    • 三个USB 接口 (一个隐藏),外部 VGA输出口(隐藏)
    • 1 个PS/2 键盘/鼠标接口(隐藏)
  • 超声接口
    • 200 Mhz,8位数据采集板 (步长5ns)
    • 接收单元增益: 0 – 80 dB
    • 频率: 1 – 40MHz
    • 整流用于 射频、全波、正半波及负半波模式
    • 单位:英寸,毫米或微秒
    • 声速调节范围: 0 – 10000 m/s
  • 前侧10 针中心为高频同轴线Lemo接口和扫查器相连
  • 前侧软电源按钮
  • 运行环境 (标准主机)
    • 环境温度:15°C 到 40°C
    • 推荐工作环境温度: 20°C 到 35°C
    • 10% 到 90% 非冷凝
  • 外形尺寸: 218mm W x 348mm D x 114mm H
  • 重量
    • 3760 克( 标准型号)
    • 5260 克 (电池操作型号)
  • 材料:
    • 主机盖:无毒塑料,喷漆。
    • 主机外壳:不锈钢
    • 主机盖颜色:灰-蓝
MiniScanner
MiniScanner USPC软件
    • MiniScanner专用软件,用于控制、数据采集及A扫描和C扫描。
    • 每一记录的数据点包括其原始的A扫描信号,用于卓越评估及显示。
    • 所有数据可以以MiniScanner原始格式或更多其他格式如通用的bmp,Jpeg,Tiff或文本格式存贮。
    • 可选的离线评估程序,用于打开原始MiniScanner数据格式文件。
    • 检测参数可以存贮并且调用
    • 用户可定义的128颜色色板
    • 英语、德语,中文界面可切换
随机附件
  • 加水套装,包括:
    • 加注器
    • 填充瓶
    • 不锈钢加注头
  • 六角扳手
  • 一盒 25片备用膜
手提箱
  • 水密、防压、防尘
  • 美军标C-4150J,英军标:81-41/STANAG 4280
  • 外形尺寸:502mm W x 400mm D x 188mm H
  • 内部镶嵌泡垫
  • 材料:聚丙烯共聚物, 橙色
  • 手提箱重量:4420 克
  • 手提箱装MiniScanner后重量:9540 克
