薄板点焊检测应用举例

产品演示视频
被测试样:三层点焊板,顶层板厚=0.8mm MiniScanner配超声35MHz探头
扫描时间: 5 秒

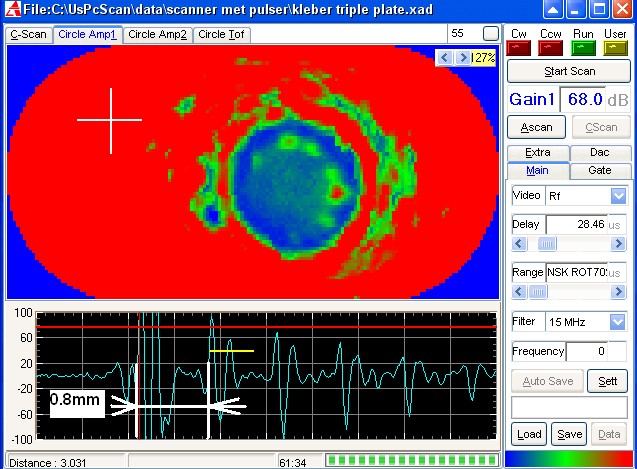

上图下面显示的A扫描相应于上面C扫描白色十字交叉点位置。 它位于焊点下面,显示顶层板的厚度(0.8mm)。

底部反射波非常明显,可以很好地和界面波进行区分。在此情况下,从表面0.5mm深度对伤进行检测是可行的。

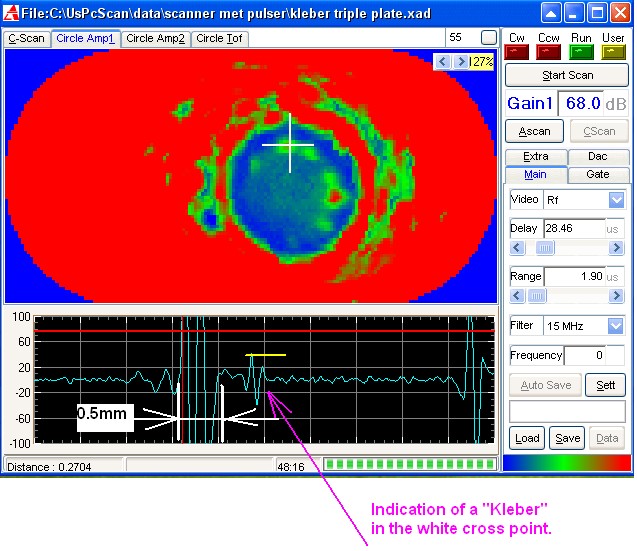

点焊区域白色十字交叉点A扫描显示如下。 在此位置,有一个反射波。在此深度的小的反射波可能是局部冷焊(Kleber)显示,位于顶层和中间层之间。

在A扫描显示的最右边有一个波幅很高的回波,距离表面约3mm,是底部回波。
