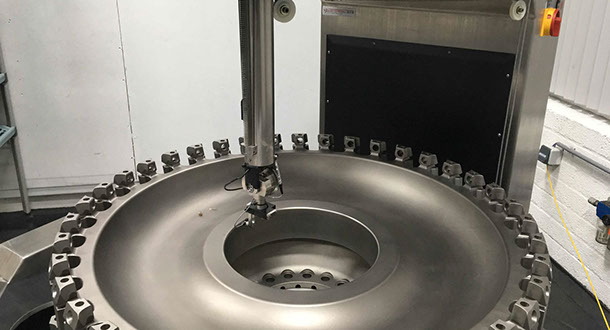

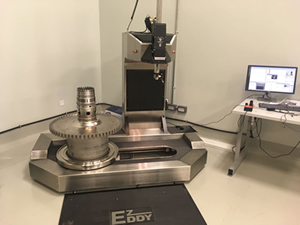

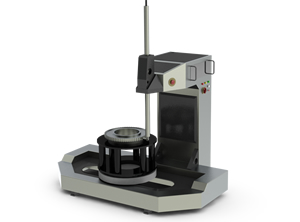

| X-轴 |
| 行程 |
1000 mm |
40 inch |
| 定位精度 |
0.1 mm/m |
0.004 inch/ foot |
| 编码器分辨率 |
0.005 mm |
0.0002 inch |
| 重复定位精度 |
0.02 mm |
0.0008 inch |
| 回位精度 |
0.04 mm |
0.0016 inch |
| 速度 |
40 mm/秒 最大 |
1.5 inch/sec |
| 加速度 |
80 mm//秒² 最大 |
3.0 inch/sec |
| 标定开关重复定位精度 |
<0.01 mm |
<0.0004 inch |
| 限位开关 |
离两端12 mm |
离两端 0.5" |

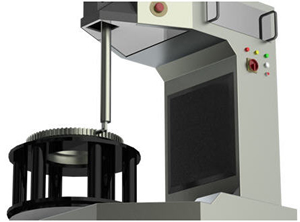

| Z-轴 |
| 行程 |
900 mm |
36 inch |
| 马达 |
微步进，带编码器反馈 |
0.004 inch/ foot |
| 定位精度 |
0.1 mm/m |
0.0004 inch |
| 编码器分辨率 |
0.01 mm |
0.0004 inch |
| 重复定位精度 |
0.01 mm |
0.0004 inch |
| 回位精度 |
0.01 mm |
4.0 inch /sec |
| 速度 |
100 mm/秒 最大 |
12.0 inch /sec |
| 加速度 |
300 mm/秒² 最大 |
<0.0004 inch |
| 标定开关重复定位精度 |
<0.01 mm |
|
| 限位开关 |
两端 |
|
| 检测照明灯 |
内置 |
|

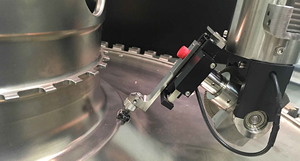

| B-轴 (探头旋转单元 ) |
| 马达 |
微步进，带齿轮盒1:200 |
|
| 行程 |
270º |
|
| 定位精度 |
0.10º |
|
| 分辨率 |
0.02º |
|
| 重复定位精度 |
0.01º |
|
| 回位精度 |
0.02º |
|
| 速度 |
45º/sec2 |
|
| 加速度 |
45º/秒² |
|

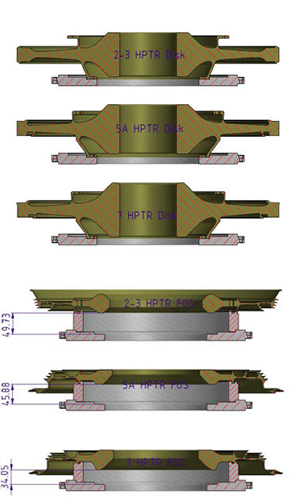

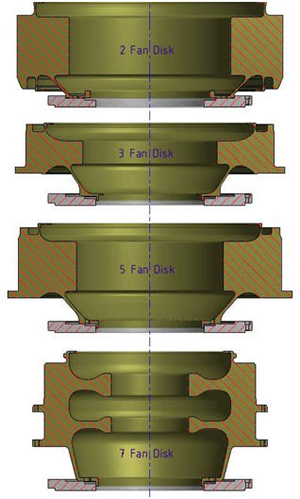

| C-轴 (转台) |
| 直径 |
700 mm |
27.5" diameter |
| 重量 (不含夹具) |
120 kg |
260 lbs |
| 最大承重，轴向 |
350 kg (600kg可选) |
770 lbs |
| 平面摆动 (夹具) |
0.03 mm |
0.0012" |
| 对中度 (夹具) |
0.03 mm |
0.0012" |
| 和X- Y- 轴平行度 |
0.2 mm/m |
0.008" / foot |
| 和Z-轴垂直度 |
0.01º |
|
| 马达 |
直接驱动, 3 相 |
|
| 最快转速 |
1 转/秒 |
|
| 旋转变压器分辨率 |
614.400脉冲/转 |
|
| 旋转变压器精度 |
± 75弧度秒 |
|
| 重复定位精度 |
0.005º |
|
| 回位精度 |
<0.002º |
|

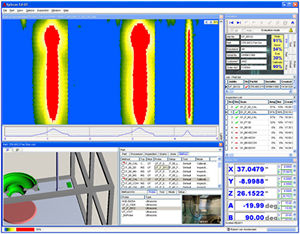

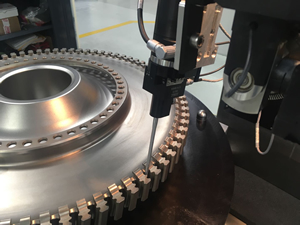

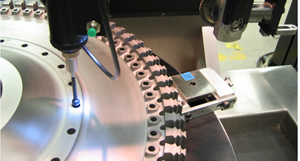

| R-轴 (旋转器- 榫槽及螺栓孔检测) |
| 马达 |
微步进，带编码器反馈 |
|
| 行程 |
360º (榫槽) / 不适用 (螺栓孔) |
|
| 定位精度 |
0.25º |
|
| 分辨率 |
0.1º |
|
| 重复定位精度 |
0.1º |
|
| 回位精度 |
0.25º |
|
| 速度 |
9000º/秒 (1500RPM) |
|
| 加速度 |
9000º/秒² |
|
| 重量 (不含夹具) |
< 1 Kg |
|
| 电功率 |
| 名义 |
2kW
1 相 230V /50 Hz CE 认可 |
|

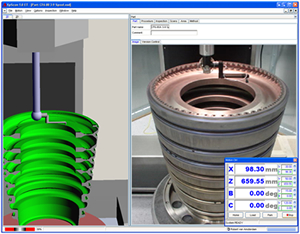

| 系统控制 |
| 工业19" 计算机架，Windows 7/10 64位 操作系统 |
| Intel Pentium i7 core duo 3GHz PC 4Gb RAM 硬盘2 Tb |
| 最小 24" 液晶屏,激光彩色打印机 |
| 网络运动控制板 |
| 涡流仪用数据采集板 |
|
