单通道数字式涡流仪，
采用预防性多滤波技术(PMFT)，
对金属零部件、
大批量产品及半成品的裂纹、
气孔及研磨烧伤等进行无损检测。 |
eddyliner digital(数字式)C设计紧凑，单通道裂纹及研磨烧伤检测通道，可配一个探头进行检测，检测可靠，触摸屏操作简便直观。所有功能及检测结果一目了然。
在前置放大器保证很高的检测稳定性及检测结果后，采用特殊处理器立即对测量信号进行数字处理。
eddyliner 基于ibg多年被实践验证的系统概念。可配用ibg家族的所有线圈及探头。所以eddyliner不仅可用于新的任务，而且已有的设备也可升级为具备新技术的eddyliner
。
目前为止，传统的涡流仪都需要复杂及耗时的手动判断及设置合适的滤波带、相位角及增益。我们将其替换为ibg独特的预防性多滤波（PMFT）技术，自动形成公差区域。此涡流技术领域的巨大突破使ibg在涡流裂纹及研磨烧伤检测领域为全球创立了新的标准。
在采用PMFT（预防性多滤波检测技术）材料数据记录（标定）过程中，对几个合格件的表面区域进行扫描，合格表面的涡流“噪声”同时用30个带通滤波进行记录。每一个滤波带，根据合格件允许的涡流“噪声”，360度范围的公差区域自动生成。合格件的涡流信号为表面粗糙度及材料属性的结果。因此，30个公差区域保存了合格件的特定的“指纹”。而且，合格件的边缘效应、淬硬轮廓偏差、偏心等也在材料数据记录时进行标定。在不漏判真正的不合格件的前提下，误判率降到最低。真正的缺陷现在自动检测出来，不论其频率组成或相位组成。甚至事先不预知的缺陷也可通过涡流方法可靠地检测出来。
采用ibg独特的“只采用合格零件标定的理念”，只需数分钟即可完成标定。足够量的合格零件记录为参考零件。按一个键即可切换到PMFT开始检测，就是这么简单！
|
| |
| 产品特性
|
| 探头 |

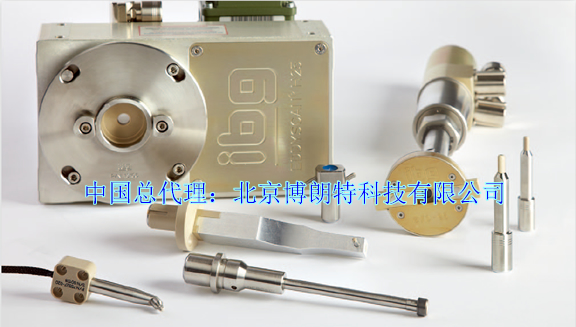

| 可提供各种不同的裂纹检测探头，具有不同的扫查宽度、灵敏度及设计。对于特殊应用也可提供定做探头。我们紧凑、精确的旋转探头eddyscan
H及eddyscan F，可和eddyliner配用，为高速裂纹检测提供解决方案。对探头线故障的监视保证连续检测的高可靠性。 |
| |
| 提离补偿 |
| 通过提离补偿可对工件旋转偏心进行补偿。此功能要求特殊的提离探头。 |
| |
| 直方图 |

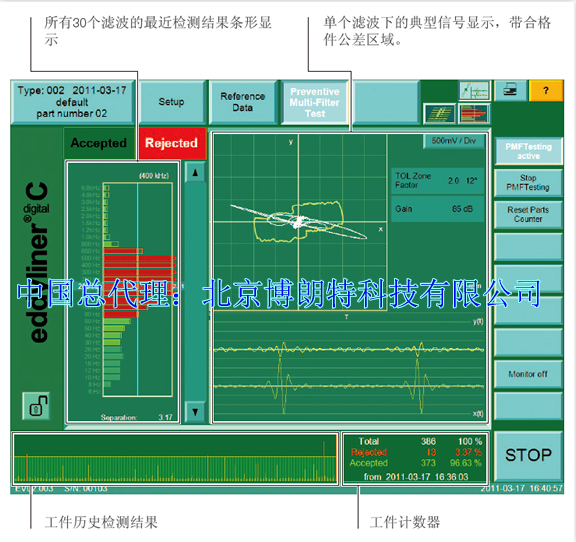

| ibg多颜色的直方图显示所有参考数据下的检测结果，最后100个不合格件及1000个合格件一览可见，并且可以用于以后评估。一个基本的功能是当标定完成，之后对标定用的合格件在实验室确认，有疑问的不合格件如经确认为合格件，只需按一个键就可将其追加到参考件中。 |
| |
| 抑制 |
| 抑制功能可对零件上不需要检测的区域如孔洞等进行抑制。 |
| |
| 工件类型 |
| 可存贮带有所有设置及参考数据的50套工件类型，可通过手动或外接PLC自动切换工件类型。 |
| |
| 显示 |

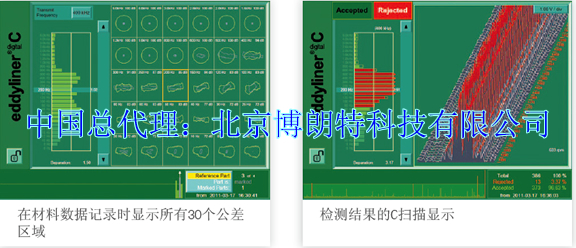

| 检测结果可根据选择显示为条形、带公差区域的XY图、X(t)及Y(t)或三维C扫描图。C-扫描图为圆柱表面提供了平面显示，使得缺陷的位置及长度可视化。 |
| |
| 频率范围 |
| 载频范围从3 kHz 到10 MHz可选，21个步长。30个带通滤波频率范围为6
Hz - 5 kHz。 |
| |
| 数据存贮 |
| 检测结果、工件类型及仪器设置可内部存贮到闪存上或通过USB接口或网口保存到外部。环形缓冲区的日志档案记录所有的操作、便于服务时快速进行故障诊断。 |
| |
| 激活检测 |
| 可通过仪器的触摸屏，外接PLC或可选的开始按钮触发检测。 |
| |
| 没有PLC时自动线检测 |
| 可通过内部的24V直流（2.5安）电源直接控制分选设置、打标装置或显示灯，提供了没有外加的PLC时低成本的小型自动线解决方案。 |
| |
| 远程控制 |
| 通过VNC软件，每台网络计算机可远程操作eddyliner涡流仪。 |
| |
| 操作级别 |
| 仪器提供多级密码进入操作级别。 |
| |
| 帮助功能 |
| 用户随时可以通过屏幕上的帮助功能进入相应的帮助页面，免得查看操作手册。 |
| |
| 语言 |
| 包括：德语、英语、西班牙语、法语、捷克语、中文、匈牙利语、意大利语、日语、韩文及俄罗斯文。其他语言可选。 |
| |
| 屏幕 |
| 10.2” TFT触摸屏，彩色显示，分辨率为1024x768像素，可戴手套操作。 |
|

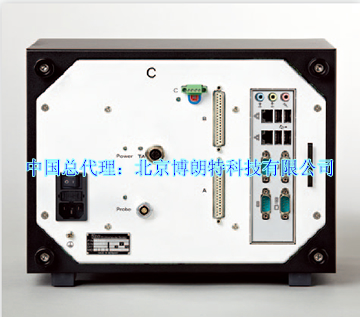

| eddyliner C涡流仪后面板 |
| 外壳 |
| 完全密封，因此可用于有灰尘的生产环境。
台式外壳，配有可折叠脚撑。
可选装19”机架 |
| |
| 连接 |
| 输入输出口 |
| 光隔离接口，用于和PLC连接，配有32个输入及32个输出。 |
| 网络 |
| 千兆以太网接口 |
| 打印机 |
| 商业打印机可通过USB 2.0接口连接，打印检测结果。 |
| XVGA |
| XVGA接口便于连接外部显示器或投影仪，方便培训。 |
| |
| 技术数据 |
| 主电源：100-240V，50/60Hz |
| 保护级别：IP 41 |
| 环境温度：0 - 45°C |
| 相对湿度：最大85%，非冷凝。 |
| 尺寸（宽x高x深）：304 x 229 x 200 mm |
| 重量：6 kg |
| |
|
高速精确、高灵敏度及温度稳定性 – 各种设计的探头用于裂纹及研磨烧伤检测。
后左为eddyscan H旋转探头，用于检测工件外径区域；后右为eddyscan F旋转探头，用于检测缸孔及平面区域。 |
|
|
|
作为市场领导者之一和技术标准的制定者之一，ibg集团在生产涡流仪领域具有超过30年的历史。ibg研究人员通过一次又一次的创新，其发明的多频组织结构检测、同步谐波分析、自动公差区域生成、多滤波裂纹及磨削烧伤检测技术，不断地为市场提供先进的检测解决方案。
|
| 总部位于德国Ebermannstadt，同时在美国、瑞士及英国具有分公司、及全球合作伙伴网络，我们为工业及汽车工程领域的用户服务。北京博朗特科技有限公司是ibg中国总代理。 |
