ibg轴承套圈混料、硬度分选系统

轴承套圈组织结构(混料、硬度、热处理状态)高速分选系统

当今高科技世界对滚珠轴承及滚柱轴承的需求日益增加,同样对轴承套圈的需求也增加。当套圈的热处理过程成功时,其寿命可以很长。套圈具有特定的硬度及淬硬形状。

热处理是一个复杂的过程,很多参数会影响产品质量,所以套圈必须进行多种检测,以保证没有缺陷。套圈可能太软或太硬,退火或淬火可能错误或没有进行,可能脱碳或者套圈在热处理线上相互叠在一起,从而导致部分热处理。最差的情况之一是没有进行过热处理的套圈进入合格工件。



轴承套圈混料硬度分选系统
ibg轴承套圈混料硬度分选系统既可单独使用,也可加入生产线使用

对于产品质量,没有什么比热处理后即进行100%无损检测更重要的了。采用的方法是涡流检测。被测工件的导磁率曲线和参考工件(合格件)进行对比。任何偏差说明工件不合格。

如此复杂的错误自然表现为不同位置下导磁率的差异。为了检测到所有差异,建议采用多频检测。ibg预多频PMFT技术及新数字式涡流仪,优检测时间,增加频率范围及谐波分析是首选检测方案。

在数字式PMFT预多频技术之前,检测时间很长,以至于大的工件如轴承套圈必须静态检测以保证8个检测频率都足够的检测时间。因为套圈为大批量生产产品,需要100%高速检测以减少成本。ibg全数字式PMFT预多频技术开启了新技术时代。由于检测时间大大缩短,在不影响检测可靠性的情况下,可以实现轴承套圈的动态检测。

我们将此技术应用到ibg轴承套圈检测系统。检测时间为90件/分钟,适应套圈直径30-120mm,高度9-35mm。

ibg轴承套圈高速检测系统为您100%检测在线检测大规格范围套圈提供了新机会!

轴承套圈混料硬度分选系统

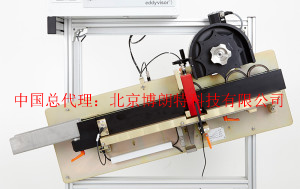

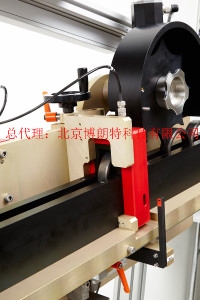

检测的核心之一:ibg矩形线圈。后面黑色的是星形滚轮
检测过程

套圈从上料轨道(轨道宽度根据工件直径调整)滚动下滑,高度可调星形轮由齿轮马达驱动旋转,将套圈分开,一个一个恒速通过矩形线圈。

在检测线圈的中间装有光栅,感应到套圈后将信号发给PLC触发检测。触发保证所有8个检测频率都感应到工件并且进行评估。相应的3阶及5阶谐波同时由ibg涡流仪进行评估。精确设置触发点非常重要,在ibg仪器上通过图形设置非常简单直观。当检测结果为合格时,不合格挡板关闭,合格件沿可调宽度轨道滚动到一下工序。检测结果为不合格时,不合格挡板不动作(常开)。配有分选门监视开关,以保证分选门动作正常。

轴承套圈混料硬度分选系统

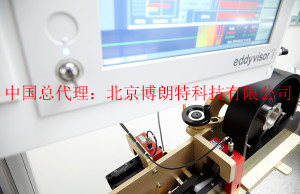

完美的二重奏:ibg检测主机eddyvisor S及套圈分选系统

整个系统轨道安装斜着安装,以保证套圈由于重力作用自动向下滚动。

套圈分选系统为组合进生产线而设计,也可加上传送带。建议套圈无缝连续上料以保证高检测速度。也可用它来手动上料进行检测。

供货范围

  • ibg eddyvisor S涡流仪,一付矩形线圈(线圈总是成对使用:一个 为检测,一个为补偿,以提高检测灵敏度及进行温度补偿)
  • 机械系统,包括:上料、分离及输送轮、检测线圈、不合格分选槽、接线及控制柜。
