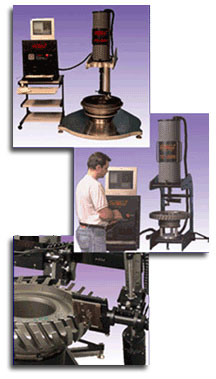

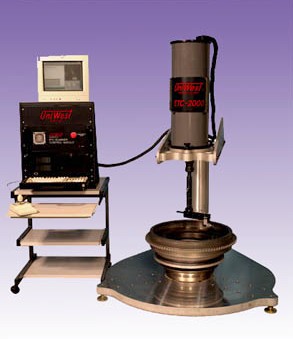

ETC-2000航空发动机零件涡流检测系统

FAA支持

为了满足航空发动机零件的需要,FAA组织成立了ETC (Engine Titanium Consortium发动机钛协会)。其成员包括:Allied Signal/联信,General Electric(GE),Iowa State University(爱荷华州大学)及Pratt & Whitney(普惠)。大量的工程及软件开发导致了新型的ETC-2000自动涡流检测系统的诞生,系统由Uniwest公司生产。

检测包括:

  • Bores钻孔
  • Webs盘面
  • Broach Slots钻孔槽
  • Scallops扇面
  • Radius径面
  • Bolt Holes螺栓孔
Bores钻孔 Webs盘面 Broach Slots钻孔槽
Scallops扇面 Radius径面 Bolt Holes螺栓孔
多种适配件满足发动机零件检测需求

Uniwest公司开发了一系列适配件,使得ETC-2000涡流自动检测系统可以检测很多的发动机零件,包括转子、盘、箱体及密封等。

通用

我们的目标非常简单...即为发动机零件相关的复杂的需求提供全套的解决方案。ETC系统,达到了这个目标。

特性包括:

  • 连续周向旋转
  • 对钻孔进行轴向索引
  • 对盘面进行径向索引
  • 手动探头定位
  • 对开槽座标运动

规格

  • 四轴扫查
  • 线性R-轴运动:达5.8"(147.3mm)
  • 线性X-轴运动:超过17"(431.8mm)
  • C-轴分辨率:0.01"(0.254mm)
  • C-轴运动:连续360度
  • X及R轴分辨率:0.001"(0.0254mm)
  • 数据采集:16位(带8位差分输入),最大采样率:50k/秒。

软件

系统配有功能强大的软件包。E-scan控制软件具有轻松使用的对话框,使用户对复杂的扫描任务轻松编程。

可以对书面的扫描方案进行保存或编辑以便将来使用。

内置的显示语言软件使用户预先装载或开发信号处理及显示规程。

检测系统的位置及涡流信号信息记录并存贮在数据文件中,用图形格式显示。

资料下载:

ETC-2000

返回页顶部


    以上产品为美国UniWest公司原装进口。
  美国UniWest公司公司成立于1985年,专业生产涡流、超声产品,包括:涡流仪、涡流检测探头、特殊应用探头、扫查器、自动涡流检测系统及超声探头等。
  北京博朗特科技有限公司是美国UniWest公司中国总代理。
---------------------------------------------------------------------------------------------------------------------------------------------------------——----
