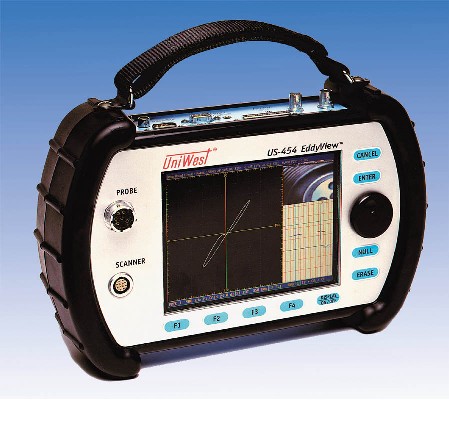

• 涡流检测、视频捕获及条幅显示功能
• 双频10Hz-10MHz
• 充电器用于两块电池顺序充电
• 明亮的6.5"平面液晶显示
• 内存卡
• 手持式螺枪孔扫查器输入
• 相机及内窥镜视频输入
• 便携，人体工学设计，易于操作
• 带电池重仅5磅(2.27kg)


控制特性

• 连续可调控制旋钮用于选择仪器设置

• 滚动式菜单

• 可编程按钮功能键

显示

• 6.5"彩色平面液晶显示

• 可选X/Y阻抗平面显示，O-scope显示(扫描显示)

• 可选的显示模式包括：条幅显示，涡流及外部视频显示。选择1,2,3或同时显示。

• 灵敏度比例0.2,0.5,1.0,2.0或5.0V/刻度

• O-Scope显示(扫描显示)速度为为10ms/刻度到1ms/刻度

• 0-10秒自动清零，步长为1秒。

• 0-10秒内可调显示清零。

• 平衡点位置可任意调整

• 相位旋转角度0-359度，步长1度

频率

• 范围：10Hz-10MHz，7.0V P-P(峰-峰)，输出电阻为10欧

• 双频模式：F1&F2,F1+F2,F1-F2

增益

• 0-99.9 dB，步长为0.1dB

• 可调探头驱动

滤波

• 可选低通及高通滤波，频率0-10kHz，步长1Hz

探头类型

• 绝对式、差动式、反射式及差动反射式

数据存贮

• 可编程检测设置：存贮达100套

• 数据存贮：内置存贮卡可存贮10套数据

• 可移动存贮卡可存贮涡流、视频及条幅数据

• 屏幕输出：可直接输出当前显示及设置

闸门/报警

• 矩形、椭圆形、高及低棒形，带视频及电压输出。

文件处理

• 通过并行接口接HP打印机

• 打印输出包括可选的菜单及抬头

输入/输出数据

• RS-232串口用于远程控制

• 模拟：16位A/D及D/A转换@+/-10V

• NTSC视频输入及RGB视频输出

• 探头连接(8针接口)

• 扫描器连续(通过16针Fisher接口)

电源

• 锂离子可充电电池，10.8V，5400mAh

• 通用电源线用于仪器操作及电池充电

• 通过电池的LED灯显示电量水平

通用数据

• 外盒：整体设计，过塑手提，防水防尘

• 尺寸：11.5"(292.1mm)长x7.5"(190.5mm)高x3"(76.2mm)深

• 重量：带电池5磅(2.27kg)；不带电池4磅(1.82kg)

• 操作温度：32-158 °F(0-70°C)

• 存贮温度：-4至158°F(-20至70°C)

操作特性

• 视频显示，带RGB输出及NTSC视频捕获输入。

• 涡流阻抗平面，视频图像及X-Y条幅同时显示或分别独立地显示在液晶屏上。

• 旋转扫查操作使用单独带电源的接口，包括同步输入以维持恒定的旋转速度。

• 平衡值数据可以显示，显示探头中线圈间的平衡。

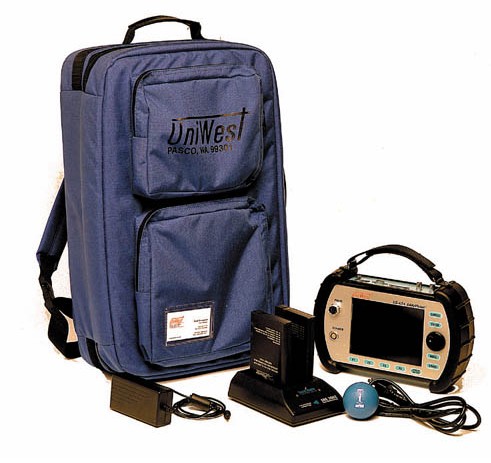

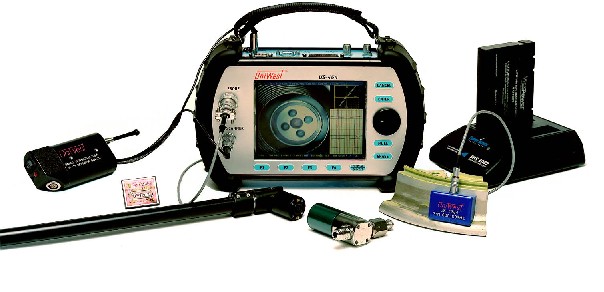

附件

• 充电器，可放置两块电池，按顺序充电

• JF-15手动螺枪孔扫查器

• 软背包

• 结实的存贮及运输箱

• 视频探头，用于显示不可见的检测区域的情况

• 标块及特殊应用探头
